项目 |
单位 |
技术参数 |
||
|
工作范围 |
X向行程 |
㎜ |
1000 |
|
|
Y向行程 |
㎜ |
600 |
||
|
Z向行程 |
㎜ |
700 |
||
|
主轴端面至工作台距离 |
㎜ |
140-840 |
||
|
主轴中心至立柱导轨面距离 |
㎜ |
650 |
||
|
工 作 台 |
工作台面积 |
㎜ |
1300×600 |
|
|
T型槽尺寸 |
㎜ |
5-18-100 |
||
|
工作台大承重 |
㎏ |
800 |
||
|
主轴 |
主轴转速 |
r/min |
60-8000 |
|
|
主轴锥孔 |
|
BT40 |
||
|
主轴电机功率 |
KW |
7.5/11 |
||
|
进给 |
X/Y轴快速移动 |
m/min |
15 |
|
|
Z轴快速移动 |
m/min |
12 |
||
|
切削进给 |
mm/min |
1-5000 |
||
|
导轨 |
型式 |
|
三轴硬轨、Y轴四导轨 |
|
|
精度 |
X/Y/Z定位精度 |
㎜ |
0.016/0.012/0.012 |
|
|
X/Y/Z重复定位精度 |
㎜ |
0.01/0.008/0.008 |
||
|
刀库 |
刀库容量（标配/选配） |
把 |
16 |
24 |
|
刀具大直径（邻/空） |
㎜ |
φ80/φ150 |
φ80/φ130 |
|
|
刀具大长度 |
㎜ |
300 |
300 |
|
|
刀具大重量 |
㎏ |
6 |
||
|
其他 |
机床净重 |
㎏ |
6600 |
|
|
外形尺寸 |
㎜ |
3200×2250×2960 |
||

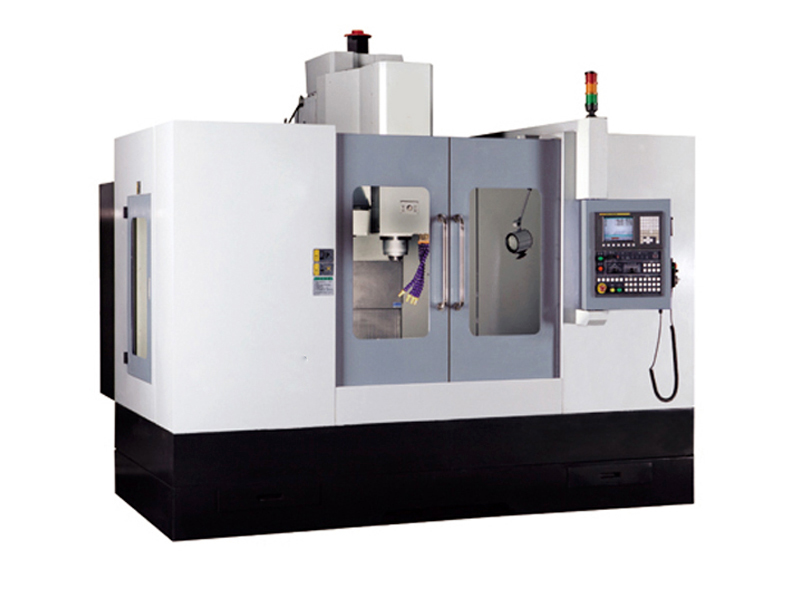

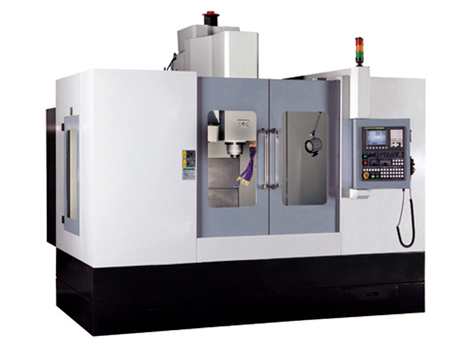

本机床是适用于机械加工及模具制造领域的立式加工中心，能适应从粗加工到精加工的加工要求，具有高精度、高效率的特点。
●机身及主要构件均为高强度铸铁,金相组织稳定，确保机床长期使用的稳定性；
●预拉伸精密滚珠丝杠传动；
●高速、高精度、高刚性主轴单元；浮动式打刀；
●油水分离式设计
●间歇式自动润滑
●三轴矩形硬轨；
 |
 |
 |
 |
 |
 |
 |
 |
 |
